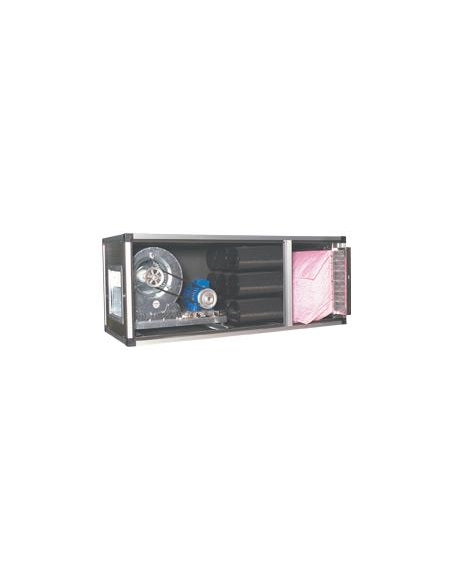

Gruppo filtrante ecologico a carboni attivi con motore a cinghia ad 1 Velocita' - Portata da 3.000 mc/h
DN8189
DESCRIZIONE

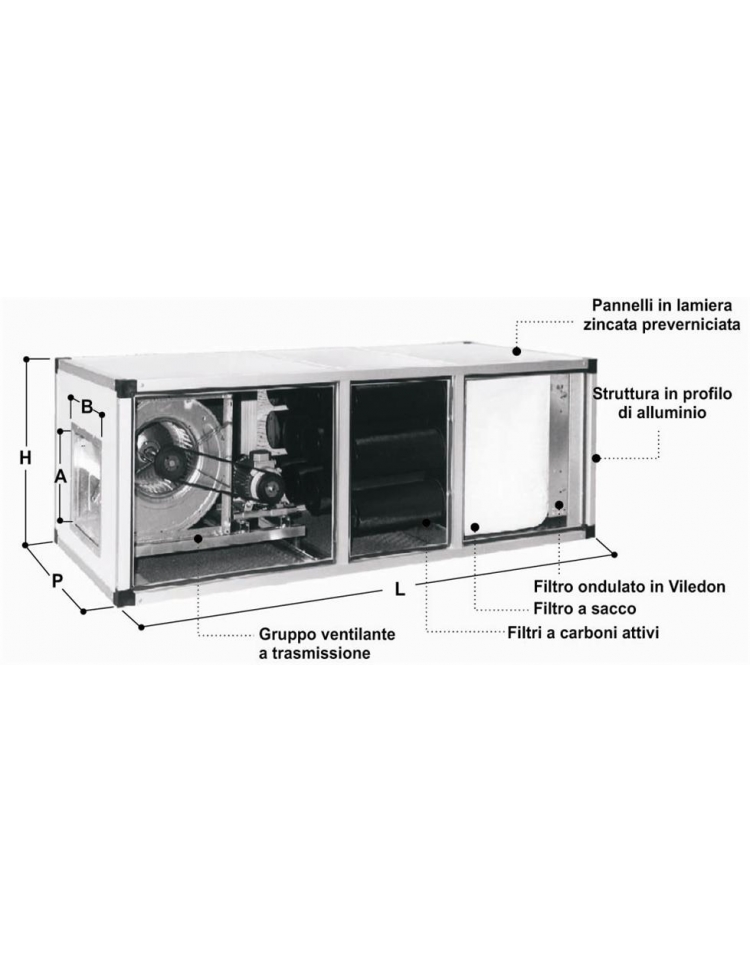

Centrale di deodorizzazione e filtrazione di sostanze organiche e chimiche composta da un ventilatore centrifugo cassonato a doppia aspirazione a trasmissione, filtro cella metallica, filtro a tasca e filtro a carbone attivo.
COSTRUZIONE
Il cassone è composto da una struttura di profili estrusi di alluminio ossidato P30 o P40 e angoli in nylon caricato con fibra di vetro. Pannelli in lamiera zincata 8/10 o 10/10, con coibentazione interna fonoassorbente autoestinguente spessore 10 mm. Porta di ispezione con serratura apribile solo con utensili.
VENTILATORE
Il ventilatore centrifugo a doppia aspirazione è costruito con robuste lamiere zincate a caldo. La ventola del tipo a pale rivolte in avanti, è bilanciata staticamente e dinamicamente.
MOTORE
Il motore elettrico del tipo UNEL/MEC B3, asincrono 400/3/50 IP 55,è collegato con la girante tramite cinghie trapezoidali. Il gruppo ventilante composto da ventilatore e motore è fissato su ammortizzatori in gomma, e tra la struttura e la bocca del ventilatore è interposta una guarnizione antivibrante di 10 mm, al fine di evitare la trasmissione di vibrazioni.
RUMOROSITÀ
Valore di livello sonoro misurato in campo libero ad una distanza di 1,5 mt.
SU RICHIESTA
Esecuzione della pannellatura
– acciaio inox AISI 304, satinatura scotch-brite
– peralluman
– lamiera plastificata di colore beige
– pannellatura sandwich spessore 23 mm – 48 mm
Coibentazione
– bugnato spessore 23 mm
– bugnato con lamina di piombo spessore 25 mm
MACCHINA CANALIZZATA
